商品ラインナップ

曲げ加工段取り減少 / 曲げ加工 効率アップ金型

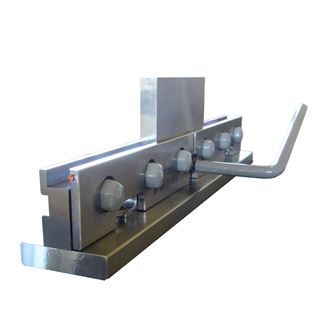

ワンタッチ1Vダイホルダー

■板金曲げ加工で1Vダイ取付段取り時間を
 短縮したいお客様に!

■レバーひとつでホルダー全幅をロックできる
【ワンタッチ1Vダイホルダー】

商品の特徴

■金型は長短を問わず任意な位置に配置しロックできます。

■短い金型でも作業中の振動や接触による位置ズレがないので精密鈑金に最適。

■レーバーが交渉する場合は抜き取ることもできます。

■従来のホルダーと並べても使用可能。

■金型が短時間で交換でき、作業効率アップ

■一度の芯合わせで、その条件を保持。

ご使用方法

■レバーをホルダー締め付け穴に取付時計回りに締めれば1Vダイを一回で固定可能です。

事例1

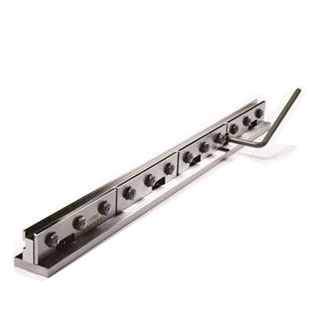

■ワンタッチ1VダイホルダーLサイズ
835mm  KWH-L

事例2

■ワンタッチ1VダイホルダーSサイズ
415mm  KWH-S

事例3

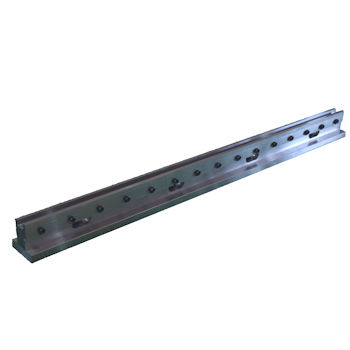

■ホルダー取付け例



品番 長さ(mm) 定価(税別)
KWH-L 835L ¥158,000
KWH-S 415L ¥94,800



■曲げ加工1V取付で段取り時間を短縮したいお客様へ!

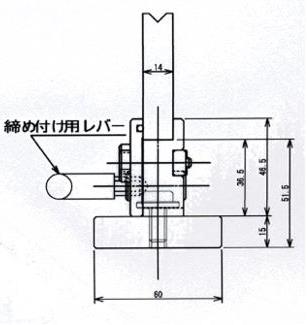

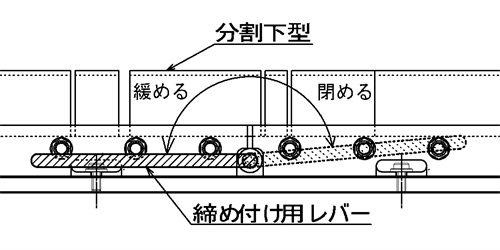

■ワンタッチ1Vダイホルダー 簡易図

onetouchholder-f1

onetouchholder-f2
