曲げ加工段取り減少 / 曲げ加工 効率アップ金型

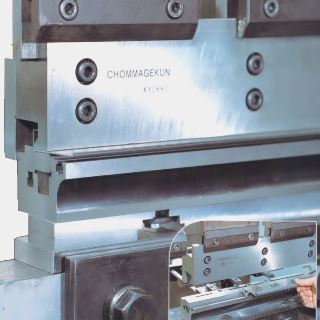

チョン曲げ金型 「ｔ×1.5倍の立ち上がり曲げ」
■小さな立ち上がりの曲げ【板厚の1.5倍】が
プレスブレーキで素早く加工が可能です。
■小さな立ち上がり曲げを
おこないたいお客様へ！
■曲げ加工板厚が変ってもワークと同じ厚さのシムの
交換だけで、段取り換えは簡単です。
■【板厚の1.5倍】の短い曲げに対応
■まず曲げ製品の板厚に応じて上下金型のクリアランスを調整します。

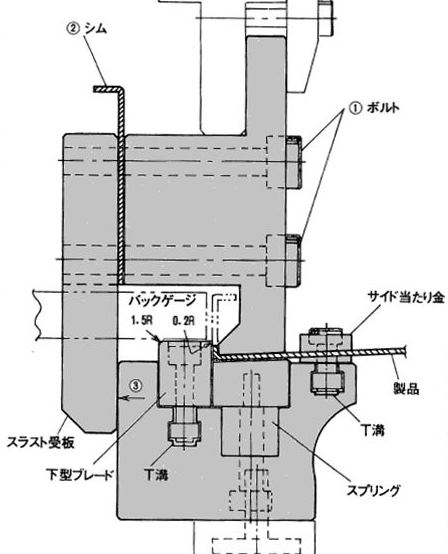

①チョン曲げ金型の上型ボルト（下図①）を緩め、シム（下図②）をワークの板厚と同じ厚さのものに差し替えます。
②シムを交換したら下型を上型のスラスト受けに押し当てて（下図③）固定します。
③これで上型と下型のクリアランスは、必然的にセットされ、曲げができる状態になっています。

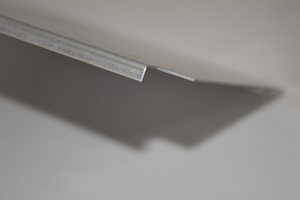

■ｔ1.2 亜鉛メッキ鋼板曲げ
■下型ブレードおよびサイド当たり金はT溝を設けてありますので任意の位置へ移動することができます。
■下型付属ブレード分割寸法
●SS 250用 【15 20 25 30 35 40 50 250】
●S 415用 【15 20 25 30 40 50 100 135 415】
●L 835用 【15 20 25 30 40 50 100 135 415 835】
■チョン曲げ金型シム415L用（付属はしておりません）
ワークと同じ板厚の右図寸法をご使用下さい。

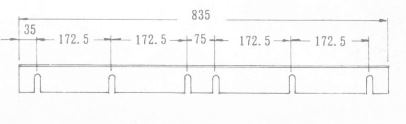

■チョン曲げ金型シム835L用（付属はしておりません）
ワークと同じ板厚の右図寸法をご使用下さい。
|
※下型ブレードコーナーは反転して2面使用できます。
シゴキ傷を少なくする為、一方はR0.2 1.5Rとなっております。
|
|
|
0.2Rのとき
|
h=t×1.5MIN
|
| 1.5Rのとき | h=2＋（t×1.5）MIN |
|
|
|
■曲げ所用トン数（SPC1000mm SUS750mm）
| 板厚（mm） | 0.6 | 0.8 | 1.0 | 1.2 | 1.6 | 2.3 |
| トン数 | 10 | 12 | 15 | 19 | 25 | 45 |
■チョン曲げ金型定価
|
1本物
|
定価（税別）
|
分割（上型）
|
定価（税別）
|
上型分割寸法（mm）※耳の逃げは6mm | |
|
SS 250L
|
￥198,000
|
SS 250L
|
￥252,300
|
5 10×2 15 20 30 40 50 35耳×2
|
|
|
S 415L
|
￥280,000
|
S 415L
|
￥354,200
|
5 10 15 20 30 40 50 75 100 35耳×2
|
|
|
L 835L
|
￥400,000
|
L 835L
|
￥506,200
|
5 10 15 20 30 40 50 75 100 120 300 35耳×2
|
※それぞれに下型ブレードは付属しております。（事例③に記載）
※上型の分割の場合、スラスト受け板がL90mmが「SS用 2枚」「S用 2枚」「L用 4枚」となり、ずらして使用可能です。
■小さな立ち上がり曲げだけではなく、図の様な曲げも可能です。
■チョン曲げ金型 簡易図
■チョン曲げ金型シム
■小さな立ち上がり曲げ加工をおこないたいお客様へ！
