生産性UP / 工作機械

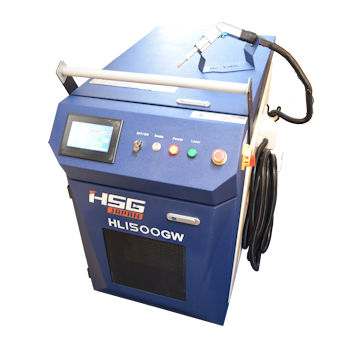

ファイバーレーザー溶接機 「HSG-HL1500GW」
■ハンディー式ファイバーレーザー溶接機をお考えのお客様へ！
■溶接速度がアルゴン溶接より3~5倍速く、 また高品位な溶接が可能になります。
■簡単に溶接可能ですので、溶接未経験の方でも短時間で使いこなせます。
■マツノシステム展示場にHL1500GW設置しております。実機見学はお気軽にご連絡下さい。
①発振器をIPG社製搭載
多数のレーザー機メーカーが採用しているIPG社製発振器を搭載しており、安心してご使用頂けます。

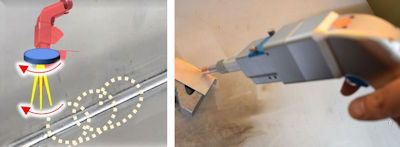

②トーチビーム回転機構
モーターでミラーを回転させ、接合部を埋めながら溶接します。光径φ1.0~3.0
③水冷チラー装置内蔵で標準搭載
高出力で高温になった発振器、トーチを冷却水で冷やし、装置の寿命を延ばしトラブルを回避します。

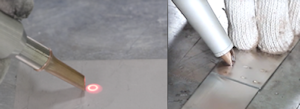

④スポット溶接機能
スポット径を調整機能付き

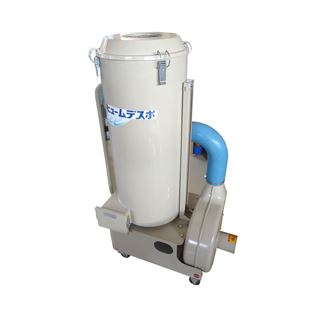

⑤遮光パーテーション、簡易集塵機付属
お客様でご用意される場合はセットから省く事が可能です。
⑥ワイヤー供給装置付属
■機種HL1500GW 1.5KWで加工可能
【SPCC：ｔ0.5~3.2】【SECC：ｔ0.5~3.2】【SUS：0.5~3.0】
【AL：0.5~2.5】溶接加工可能です。
■ワイヤー供給装置が標準付属
■スポット溶接機能搭載
スポット径調整機能付きで多彩な溶接を実現します。
■ファイバーレーザー溶接機HL GW 仕様
|
型式
|
HL1000GW
|
HL1500GW
|
HL2000GW
|
|
発振器
|
ＩＰＧ製
|
ＩＰＧ製
|
ＩＰＧ製
|
|
定格レーザー出力（cw）
|
1000Ｗ
|
1500Ｗ
|
2000Ｗ
|
|
波長（μｍ）
|
1.08±0.005
|
1.08±0.005
|
1.08±0.005
|
|
チラー （水冷）
|
標準
|
標準
|
標準
|
|
エアー
|
不要
|
不要
|
不要
|
|
ファイバーケーブル長さ
|
標準5ｍ（オプション8ｍ）
|
標準5ｍ（オプション8ｍ）
|
標準5ｍ（オプション8ｍ）
|
|
変圧トランス（KVA）
|
10
|
15
|
20
|
|
ワイヤー供給装置
|
標準
|
標準
|
標準
|
|
加工対象材料・板厚（㎜）
安全機構
|
SPCC：0.5~2.3 |
SPCC：0.5~3.2
|
SPCC：0.5~4.5
|
| SECC：0.5~2.3 |
SECC：0.5~3.2
|
SECC：0.5~3.2
|
|
| SUS：0.5~2.0 | SUS：0.5~3.0 | SUS：0.5~4.0 | |
| AL：0.5~1.5 | AL：0.5~2.5 | AL：0.5~3.0 | |
|
本体寸法（キャスター移動可）
|
奥行：1175㎜ | 横幅：800㎜ | 高さ：1244㎜ |
■HSG HL1500GW特徴！
【トーチビーム回転機構】
モーターでミラーを回転させ、接合部隙間を埋めながら溶接します。
■板金加工での溶接作業を簡単におこないたいお客様へ！
ハンディー式、ファイバーレーザー溶接機をご検討ください！
■TIG溶接で薄板の連続溶接連続加工ができる技術者が社内に少ない。
■作業者によって溶接仕上がりの差が大きい。
■溶接技術者の人材確保が難しい。
■お仕事の製作図面にYAG、ファイバーレーザーでの溶接指示があり、外注していた。
■生産性、品質が格段にアップします！
■簡単に操作可能です！
■機械本体価格が低価格で導入し易い！
■発振器にIPG社製を採用、国内でメンテンナス対応！
Q・安全機構は？
A・アース取り付けたワーク、定盤などとトーチが接触しないと溶接ができない機構になっております。
